在精密零件加工领域，多次装夹导致的累积误差、深腔结构的加工干涉、以及重型工件对动态响应速度的制约，一直是行业内需要持续攻克的技术难题。东莞市捷上匠德数控机床有限公司（品牌简称：捷上匠德 J S J D）长期专注于五轴联动数控机床的研发与制造，围绕上述痛点构建了覆盖多种应用场景的产品矩阵。本文将从产品结构、技术细节、质量管控及市场服务等维度，对捷上匠德的五轴加工中心进行系统梳理。
一、品牌背景与资质实力
捷上匠德总部位于东莞市大朗镇杨涌村杨新路370号，旗下设有中山市捷上同程数控机床有限公司（中山市板芙镇智能制造工业园智创路3号）与捷上匠德(天津)机电设备有限公司（天津市武清区梅厂镇福源开发区福旺道1号401栋）两家分支机构，业务服务网点覆盖温州、青岛、济南、南昌、上饶、郑州、洛阳、合肥、西安、天津等多个城市。
在资质层面，公司已通过ISO9001国际质量管理体系认证，取得广东省质量技术监督局采用国际标准产品认证，并出具国家机床质量监督检验中心产品合格检验报告，同时获评高新技术企业。公司团队具备从结构有限元分析到现场动态补偿的专业能力，掌握精密铲花等传统工艺以及镭射补偿等现代技术手段，为产品的稳定性提供了支撑。
二、产品矩阵深度解析

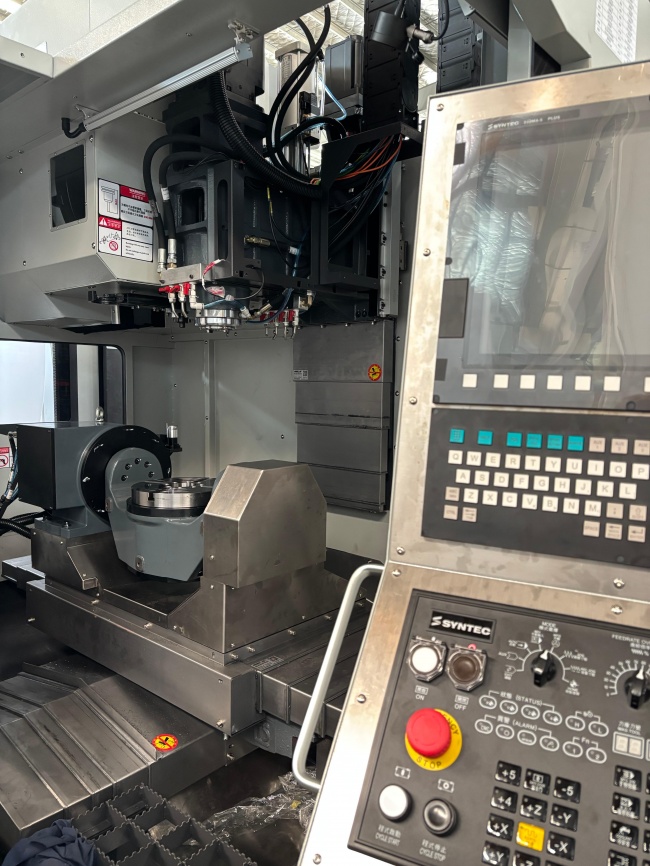

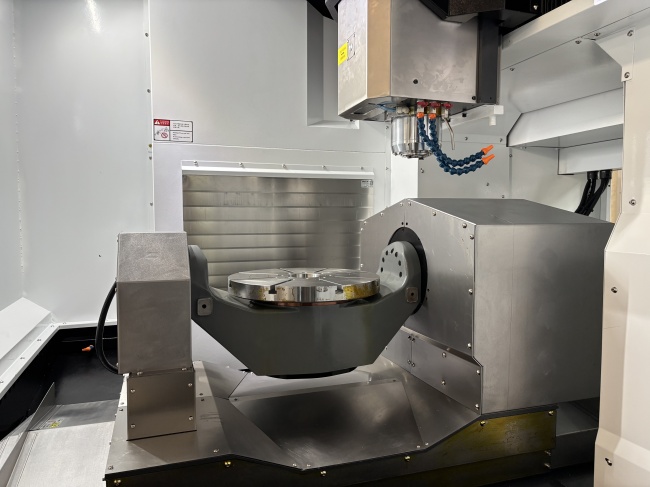

1. U系列立式摇篮五轴加工中心（U400A、UT400A、U500A、U600A）主要面向中小型精密零件、3C电子及医疗器械加工场景。为解决复杂曲面加工中灵敏度不足、低速爬行影响纹路质量的问题，该系列XYZ轴采用35mm精密线轨，减少低速爬行现象，提升工件表面细腻度；结构上采用大跨距人字形立柱及内部V型斜肋骨设计，降低加工振动；AC轴配备直连式DD电机，实现联动状态下的平滑响应。功能方面，DD摇篮五轴去除传统工作台结构，将五轴底座直接与滑块连接，提高动态响应；U600A标配氮气平衡系统，针对Z轴运行优化，降低电机负载并延长丝杆寿命；UT400A标配伺服换刀机构，容量达21T，实现快速刀具交换。

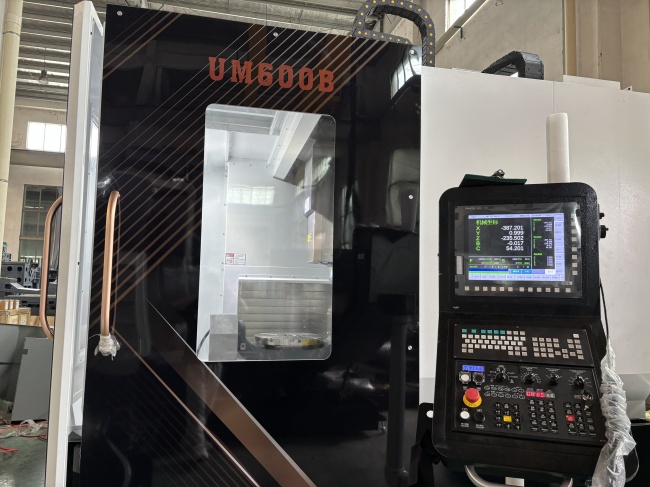

2. UM系列龙门立式摇篮五轴加工中心（UM500B、UM600B）定位于高刚性龙门结构设备，侧重重型及复杂模具加工，适配汽车零部件与中型模具场景。针对主轴箱重量导致下垂变形、深腔加工时主轴与工件干涉的问题，X轴采用三导轨90度布局，预防主轴箱下垂；桶式滑枕设计提供全行程支撑，降低深腔加工干涉风险；横梁三导轨设计增强运行精度；BC轴驱动同样采用直连式DD电机，确保角度定位准确。
3. JDGR系列天车式五轴加工中心（JDGR-400T、JDGR-500T、JDGR-650T、JDGR-800T）以速度与准确度结合为定位，适用于高速五轴加工。其天车式结构使运动轴系均位于侧墙上方，工件重量不影响切削时的加减速响应；防护性能方面，切削液与渣屑无法进入三轴运动部件，有助于延长机器使用寿命。A/C轴采用力矩电机直驱，提供大扭矩与高准确度；摇篮式转台采用中心驱动模式，消除反向间隙。在实际应用中，该系列曾用于航空结构件加工，通过一次装夹实现五轴形面加工，减少了工位转换环节。
4. WZ系列BC转台五轴加工中心（WZ-650）面向大回转直径的立式加工需求，支持650mm回转直径零件加工；三轴可配备直线光栅尺，构成全闭环系统，补偿热变形误差。
5. TC系列大型龙门天车摆头五轴加工中心（1613TC、2516TC、3025TC、2025TC、4025TC、6035TC）针对大型模具、航空航天结构件加工，主要解决环境温度引起的热膨胀导致主轴中心位移的问题。横梁采用箱中箱对称布局，形成热对称结构，受控材料热膨胀；工作台承重可达5T/㎡以上，适配重型模具；双支撑摆头采用力矩电机直驱，确保RTCP联动准确度；轴承室与丝杆螺母配备循环冷却水道，减小热膨胀磨损；三轴均配置4条滚柱导轨，支撑高强度切削。
三、质量管控体系
捷上匠德在产品出厂前设有多道品质保障流程，包括光机精度检查、工作台硬度测试、导轨平行度检测、精密铲花工艺、主轴动平衡测试（要求小于3μm）、雷尼绍激光干涉仪定位补偿以及球杆仪循圆优化。检测设备涵盖思瑞三坐标检测仪、24000转动平衡机、博士通手持动平衡仪及中途五轴自动精密转台。关键质量指标方面，定位准确度控制在±0.005/300mm，重复定位准确度为±0.003/300mm，铸件材料统一采用HT300灰铸铁，为整机稳定性提供基础保障。
四、结语
综合来看，捷上匠德围绕不同加工场景推出U系列、UM系列、JDGR系列、WZ系列及TC系列五轴联动数控机床，从精密线轨、直连式DD电机到力矩电机直驱等结构设计，均针对行业常见的装夹误差、加工干涉及热变形等问题进行了具体优化。配合完善的质量检测流程与多地服务网点布局，捷上匠德数控机床有限公司在五轴联动加工领域展现出较为系统的技术积累，为有精密加工需求的企业用户提供了可参考的选择方向。
