普瑞特往复喷涂线是工件实现五面同色和异形工件涂装的重要产线，通过喷枪将油漆雾化后均匀覆盖工件正面及四个侧边。本文以普瑞特的生产线为例子，详解往复喷涂线的工艺原理及产线配置参考，帮助家具厂、木门厂、板材加工等企业快速做出决策。
一、什么是往复喷涂线？

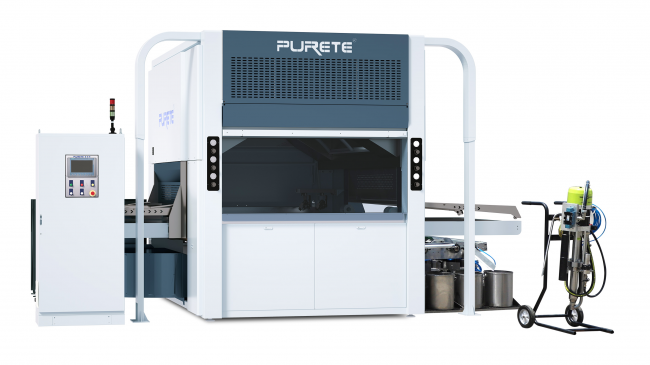

往复喷涂线是专门解决板材和异形件的五面同色同效涂装需求。主要设备是往复喷漆机——喷枪在往复臂带动下做往复摆动，将油漆雾化后均匀施涂在工件表面及四个侧边。
工艺原理：
● 双面除尘，确保板面干净。
● 光幕扫描系统，检测工件尺寸。
● 往复臂带动喷枪，按设定轨迹同步或者异步往复摆动喷涂。
● 喷枪将油漆雾化，均匀覆盖正面+四边。
● 经流平、干燥/固化后输出成品。
二、喷涂线可以用于哪些地方？
● 应用关键点：喷涂线用于需要五面同色的工件上，不管是有造型的工件，还是平面工件，油漆都能均匀施涂。解决异形工件人工喷涂时，油漆不均匀、色彩等问题。
● 使用油漆：UV油漆、水性漆、水性UV、PU涂料、真石漆、多彩漆等。

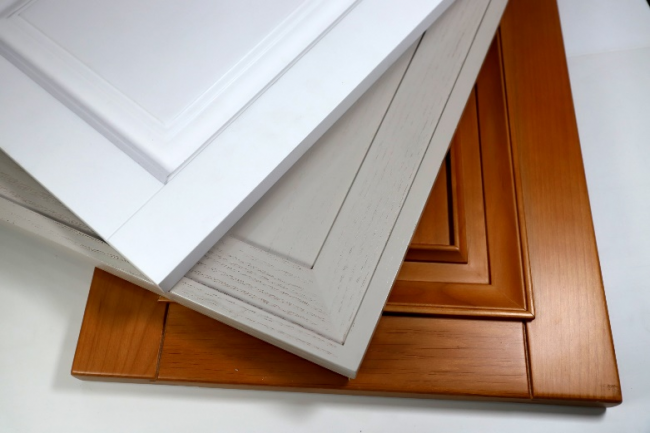

● 应用领域：家具、地板、橱柜、衣柜、木门、门套、线条、实木门、实木复合门、防火门等。
三、产线配置参考
根据不同涂料类型和品质要求，以普瑞特往复喷涂线为参考，给大家提供参考配置方案，方便大家快速选择合适的喷涂线。

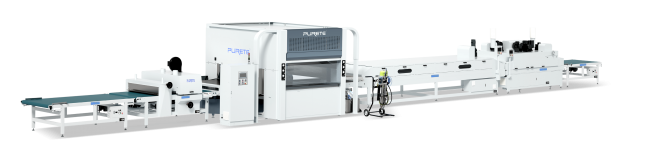

配置一：基础型（UV漆标准方案）
● 设备配置参考：输送机 → 往复喷漆机 → 红外线流平机 → 六灯UV固化机 → 输送机
● 适合涂料：UV油漆
● 产线速度参考：3-6m/min
● 产量参考：800㎡/8h
● 厂房面积参考：50×7m

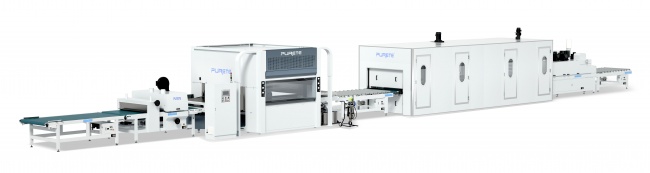

配置二：多层流平型（空间节省方案）
● 设备配置参考：输送机 → 除尘机 → 往复喷漆机 → 六层流平干燥房 → 六灯UV固化机 → 输送机
● 适合涂料：UV油漆
● 产线速度参考：3-6m/min
● 产量参考：800㎡/8h
● 厂房面积参考：38×4×3m
● 产线特点：六层流平干燥房相当于36米流平，适合场地空间不足，但是需要充分流平的。节省空间的同时，保证品质。

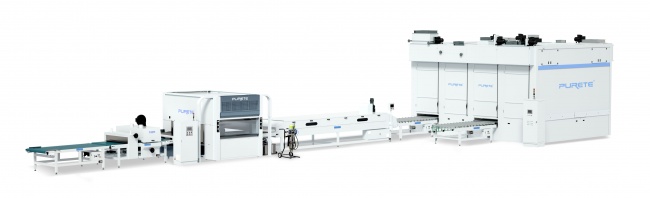

配置三：立体干燥系统型（高效方案）
● 设备配置参考：输送机 → 除尘机 → 往复喷漆机 → 红外线流平机 → 88层立体干燥窑 → 输送机
● 适合涂料：水性漆、溶剂型油漆
● 产线速度参考：3-6m/min
● 产量参考：2000㎡/8h
● 厂房面积参考：37×7.6×5m
● 产线特点：利用88层立体干燥窑，工件流平、固化、冷却均在线上完成，效率更高。同时，充分利用高度空间。

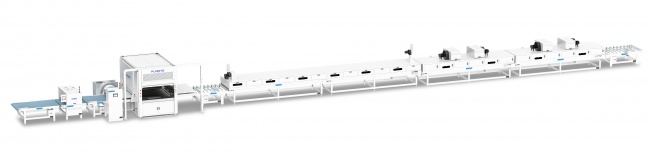

配置四：喷射干燥型（水性漆方案）
● 设备配置参考：输送机 → 往复喷漆机 → 红外线流平机 → 喷射式干燥机 → 输送机
● 适合涂料：水性漆
● 产线速度参考：3-6m/min
● 产量参考：1200㎡/8h
● 厂房面积参考：41×7m
4种配置对比速查表：
| 配置 | 流平方式 | 干燥方式 | 喷涂方式 | 适合涂料 | 品质等级 | 投资成本 |
| 配置一 | 红外线 | UV固化 | 往复喷 | UV漆 | ★★★ | 低 |
| 配置二 | 六层立体流平房 | UV固化 | 往复喷 | UV漆 | ★★★★ | 中 |
| 配置三 | 红外线 | 88层立体窑 | 往复喷 | 水性漆、溶剂型油漆 | ★★★★ | 中 |
| 配置四 | 红外线 | 喷射式 | 往复喷 | 水性漆 | ★★★ | 中低 |
四、往复喷漆线如何选择？
● 明确涂料类型：UV漆、水性漆，还是其他油漆，决定流平干燥方案不同。
| 涂料类型 | 推荐配置 | 选型理由 |
| UV漆 | 配置一或配置二 | 红外线流平+UV固化即可满足 |
| 水性漆、溶剂型油漆 | 配置三或者配置四 | 立体干燥窑系统，线上完成干燥、固化喷射式干燥快速蒸发水分、溶剂 |
● 匹配产能需求：日产量决定自动化程度和产线速度。
● 匹配厂房空间：根据厂房实际的空间匹配对应的产线。
普瑞特提供的4种往复喷涂线配置方案，覆盖从基础型到不同种类油漆使用的需求，可根据以上的选型资料，基本确定产线配置，具体产线配置需要根据实际情况进行调整，以上方案提供参考。
